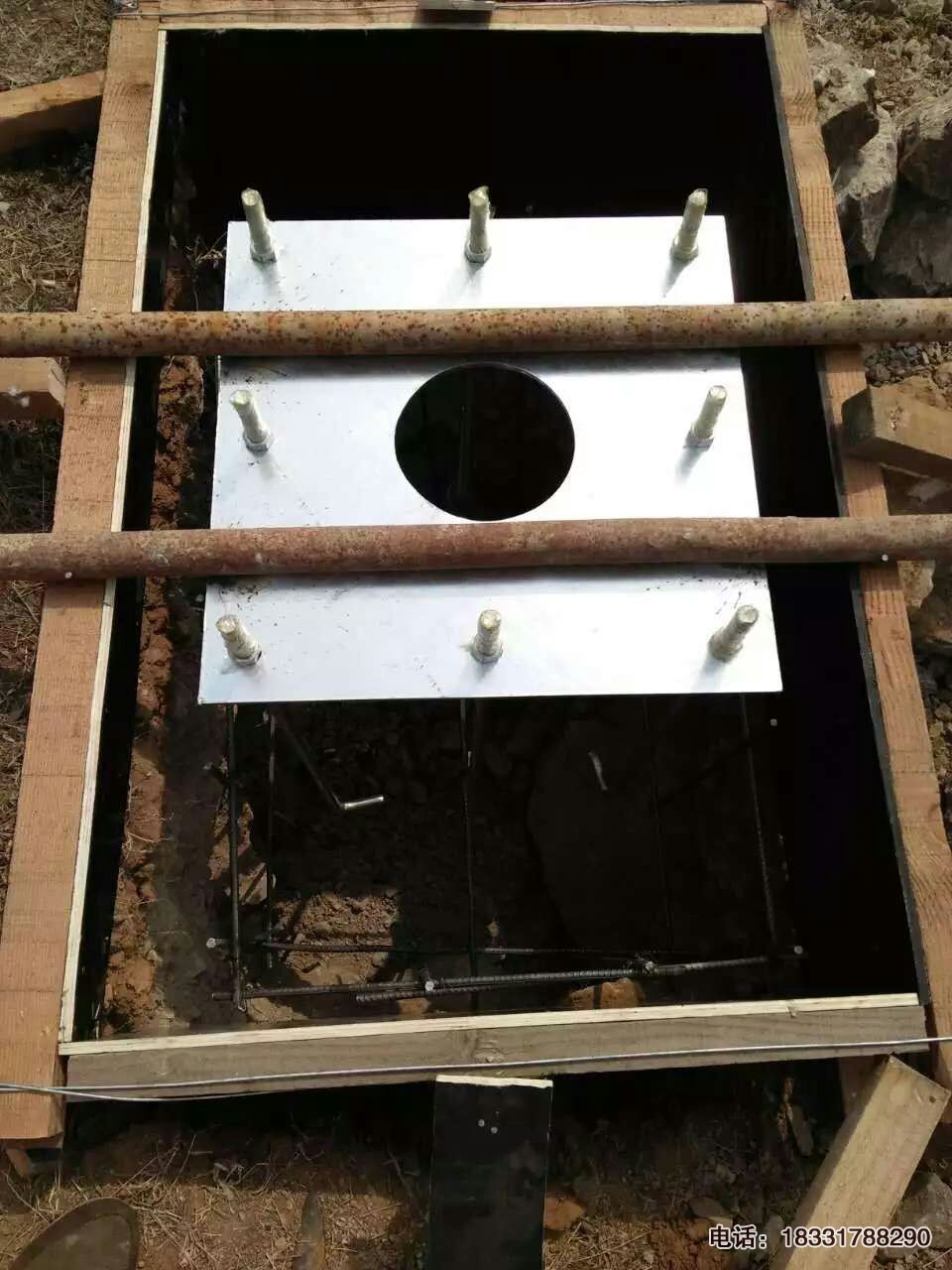

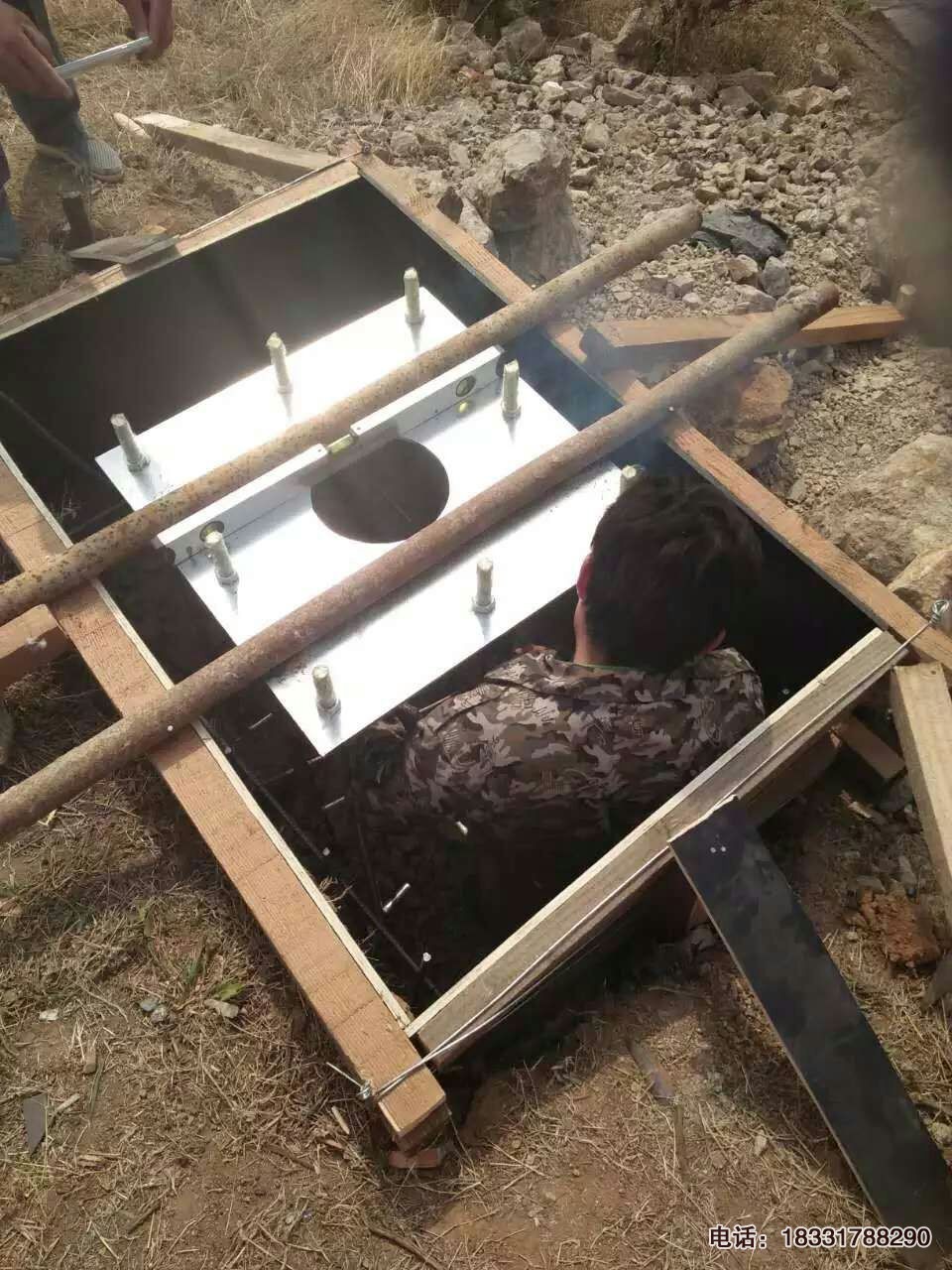

本圖適用于懸臂式標志基礎，本圖尺寸均以毫米計。交通標志立柱基礎開挖后24小時現場澆筑，基坑應分層回填夯實。地腳螺栓材料為45#鋼，螺紋及螺母熱浸鍍鋅處理，鍍鋅量350g/平方米，在澆筑基礎混凝土時，應注意使定位法蘭盤與基礎對中，并將其嵌進標志立柱基礎（其上表面與基礎頂面齊平），同時保持其頂面水平，地腳螺栓應與法蘭盤垂直點焊牢固（背面點焊）。3）施工完畢后，地腳螺栓外露長度宜控制在80-100毫米以內，并對外露部分油紙與鐵絲綁扎好。
